在线式防爆型气体检测仪
顺泰国际app
纵横通TC系列在线式防爆型气体检测仪，分别设计为带LCD（不带LCD）显示固定在线检测方案，可以选择检测多种气体，采用国外原装进口气体传感器，反应灵敏，测量精准；32 位纳米级微处理器+24 位超高 ADC 采集 芯片，反应速度快，检测数值稳定；全量程温湿度补偿及智能运算，确保监测数据准确无误；一体 式声光报警器，简洁大方；可选配：现场LCD液晶显示、现场声光报警，还可选配开关量信号，与风机、切断阀、喷淋系统等设备进行联动，自动处置险情。
顺泰国际app
顺泰国际app
纵横通TC系列在线式防爆型气体检测仪，分别设计为带LCD（不带LCD）显示固定在线检测方案，可以选择检测多种气体，采用国外原装进口气体传感器，反应灵敏，测量精准；32 位纳米级微处理器+24 位超高 ADC 采集 芯片，反应速度快，检测数值稳定；全量程温湿度补偿及智能运算，确保监测数据准确无误；一体 式声光报警器，简洁大方；可选配：现场LCD液晶显示、现场声光报警，还可选配开关量信号，与风机、切断阀、喷淋系统等设备进行联动，自动处置险情。
顺泰国际app
|
型 号 |
TC系列气体检测仪 |
TC/N 系列气体检测仪 |
|
顺泰国际app
顺泰国际app

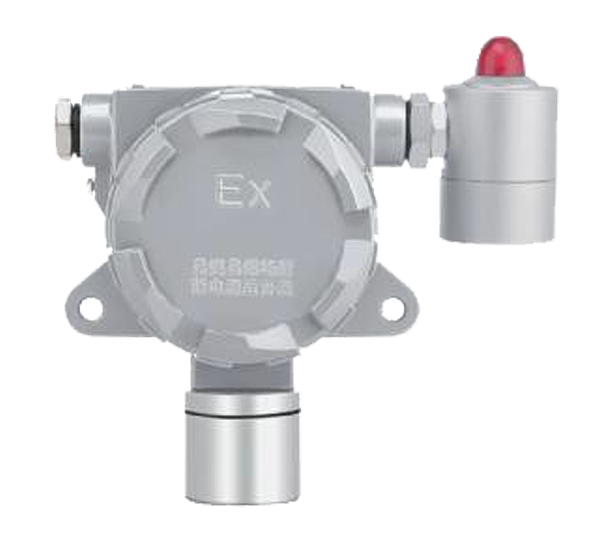

图片参考 |
|
|
|
显示方式 |
液晶显示 |
无显示 |
|
顺泰国际app
输出信号 |
四线制 RS485(默认) 三线制 4-20mA |
四线制 RS485(默认) 三线制 4-20mA |
|
工作电压 |
DC 24V（12-30V） |
DC 24V（12-30V） |
|
工作温度 |
-20℃～+50℃
（特殊要求可订制） |
-20℃～+50℃
（特殊要求可订制） |
|
工作湿度 |
10～95%RH |
10～95%RH |
|
工作压力 |
86～106Kpa
（特殊要求可订制） |
86～106Kpa
（特殊要求可订制） |
|
外壳材质 |
铝合金铸体 |
铝合金铸体 |
|
声光报警
（选配） |
支持 |
顺泰国际app
支持 |
|
尺 寸 |
无本地声光：168×140×95mm 有本地声光：168×195×95mm |
无本地声光：168×140×75mm 有本地声光：168×195×75mm |
|
顺泰国际app
重 量 |
无本地声光：1.5KG 有本地声光：1.8KG |
无本地声光：1.2KG 有本地声光：1.5KG |
|
继 电 器
（选配） |
2 组 1A/24VDC 常开无源触点 (可选常闭型) |
1 组 1A/24VDC 常开无源触点 (可选常闭型) |
|
报警点修改 |
支持 |
不支持 |
|
恢复出厂设置 |
支持 |
支持 |
|
类 型 |
工业级在线式防爆型 |
|
|
检测气体 |
多种可燃、有毒和挥发性气体 |
|
|
技术原理 |
电化学、红外线、催化燃烧、PID、半导体、光学波导等 |
|
|
检测量程 |
0－1、2、5、10、50、100、500、1000、5000、10000、50000（根据传感器和技术原理而定） |
|
|
分 辨 率 |
0.001、0.01、0.1、1、2、5（根据传感器和技术原理而定） |
|
|
单 位 |
PPM、%LEL、%VOL、mg/m3、ug/m3 |
|
|
精 确 度 |
≤±3% (个别气体有所差异) |
|
|
重 复 性 |
≤±1% |
|
|
线性误差 |
≤±1% |
|
|
响应时间 |
≤3-20S （个别气体有所差异） |
|
|
顺泰国际app
功 耗 |
电化学：≤1.0W 红外线：≤1.5W 催化燃烧：≤1.5W PID：≤1.5W
半导体：≤1.5W 光学波导：≤1.5W |
|
|
采气方式 |
自然扩散式（默认） 管道式（M45*1.5 螺纹口）可选
流通式（一进一出气嘴，接外 6mm*内 4mm 气管）可选 |
|
|
安装方式 |
靠墙面安装（离气体泄漏源最近的地方） |
|
|
电气接口 |
M20*1.5（可选 G3/4 螺纹） |
|
|
设计寿命 |
2～5 年（根据传感器而定） |
|
|
设计标准 |
GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》 |
|
|
顺泰国际app 顺泰国际app
执行标准 |
GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》
GB 3836.15-2000 《爆炸性气体环境用电气设备第 15 部分：危险场所电气安装 ( 煤矿除外) 》
GB12358-2006 《作业场所环境气体检测报警仪 通用技术要求》 GBZ 2.1-2007 《工作场所有害因素职业接触限值》
GB 4208-2008 《外壳防护等级（ IP 代码）》 |
|
|
防爆等级 |
ExdⅡCT6 Gb |
|
|
防爆证号 |
CNEx14.1674 |
|
|
防护等级 |
IP65 |
|
|
产品选型（按探测气体类型） |
|||||
|
检测气体 |
化学式 |
检测量程 |
分辨率 |
技术原理 |
寿 命 |
|
可燃气体 |
EX |
0-100%LEL |
0.1%LEL |
催化燃烧 |
3 年 |
|
甲 烷 |
CH4 |
0-100%LEL |
0.1%LEL |
红外线 |
5 年以上 |
|
甲 醛 |
HCHO |
0-10PPM |
0.01PPM |
电化学 |
3 年 |
|
氢 气 |
H2 |
0-100%LEL |
0.1%LEL |
催化燃烧 |
3 年 |
|
氢 气 |
H2 |
0-1000PPM |
1PPM |
电化学 |
3 年 |
|
一氧化碳 |
CO |
0-1000PPM |
1PPM |
电化学 |
3 年 |
|
硫化氢 |
H2S |
0-100PPM |
0.1PPM |
电化学 |
3 年 |
|
氧 气 |
O2 |
0-30%VOL |
0.1%VOL |
电化学 |
3 年 |
|
氨 气 |
NH3 |
0-100PPM |
0.1PPM |
电化学 |
3 年 |
|
臭 氧 |
O3 |
0-5PPM |
0.001PPM |
电化学 |
3 年 |
|
二氧化硫 |
SO2 |
0-20PPM |
0.01PPM |
电化学 |
3 年 |
|
二氧化碳 |
CO2 |
0-5000PPM |
1PPM |
红外线 |
5 年以上 |
|
挥发性气体 |
VOC |
0-100PPM |
0.01PPM |
PID |
5 年 |
|
六氟化硫 |
SF6 |
0-1000PPM |
1PPM |
红外线 |
5 年以上 |
|
甲硫醇 |
CH4S |
0-100PPM |
0.1PPM |
电化学 |
3 年 |
详情选型配置方法请咨询销售人员。
